光纖光柵技術是一種先進的光傳感技術，也是現代光電科技的前沿技術，由于從數據采集到傳輸的全過程均實現光傳輸，因此真正實現了無電檢測。光纖光柵傳感技術作為一種先進的無源光傳感技術在電力系統有著特別的應用優勢，由于光纖光柵能夠不受任何強電磁干擾的影響，并具有高靈敏度、高精度，高絕緣、耐輻射、耐高溫、耐腐蝕等特點，而且我們可以根據不同需要和不同的使用場合，把光纖光柵傳感器做成不同的尺寸和形狀，能對被測設備無任何影響，因此非常適合電力系統的狀態監測的需求。

一、光纖光柵溫度實時在線監測系統功能

1、光纖光柵可以對電力設備的變壓器、高低壓開關柜、斷路器、刀閘、母線、電電流或電壓互感器等實現在線溫度監測，可以對高壓電纜本體、電纜接頭、電纜終端實現精確的溫度在線監測，對電纜隧道火災探測、電纜排溫度監測提供了一種更快速（相應時間小于20秒）、更準確、更有效、更先進的探測手段。

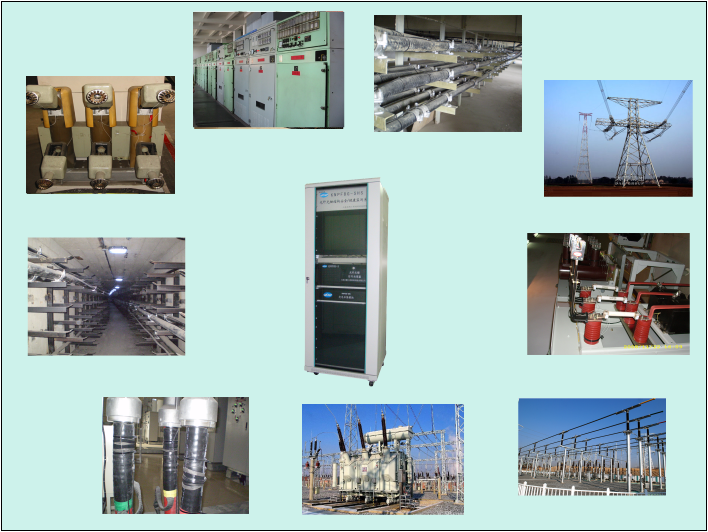

光纖光柵電力綜合實時在線溫度監測示意圖

2、 光纖光柵技術為電力設備的溫度監測提供了一種傳統技術難以實現的手段和難以達到的功能和效果，能更安全、更精確、更及時、更全面的反映電力設備在運行中的溫度狀態。

變壓器                                          開關柜

3、 系統對各監測部位能實現準確定位，不管在密閉的設備內部或在開放的環境中，各溫度傳感器都會顯示位置信息和溫度信息，為監控和維護提供很大便利。

4、 對各關鍵監測區域或部位出現的溫度異常能實現早期發現和預警，真正做到早發現、早處置，確保安全。

5、 系統能夠對不同的監測設備、不同的監測區域，不同的監測要求設置不同的監測標準，能實時記錄溫度數據，根據溫度的變化情況、溫度的變化趨勢、歷史數據等形式記錄設備的運行狀態，為電力系統設備的狀態檢修提供直接的可靠的參考依據。

6、 系統具備自檢功能，能正確判斷是自身故障還是電力設備運行異常，并對異常位置進行定位和報警，不誤報，不漏報。

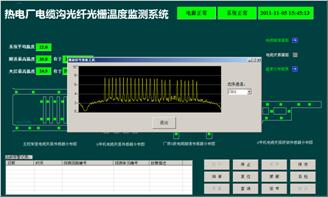

傳感器工作狀態顯示

7、 系統維護簡單，溫度探測器防水、耐腐蝕、防震、防輻射、不受任何電磁干擾，能長期在各類惡劣環境中穩定工作。

8、 系統具有豐富的數據接口，可通過OPC、MODBUS、TCP/IP等標準接口實現和其他系統的數據共享。

二、光纖光柵溫度在線監測系統的應用

1、電力設備溫度實時在線監測：電力設備主要是開關柜、變壓器、互感器、接線排、電機設備、動力設備、電源以及其它有關一次設備等溫度監測采用光纖光柵技術可以做到其它傳統技術無法實現的技術要求，如開關柜觸頭直接測溫，其它傳統技術就很難實施，由于光纖光柵溫度傳感器可以做的很小，可以直接安裝到開關柜的觸頭以及其它設備的關鍵測溫部位，同時不會影響設備的工作性能。可以快速精確反應設備運行中的溫度狀況，為設備的狀態監測提供了一種先進可靠的技術手段。

開關柜動觸頭安裝光纖光柵溫度探測器

2、 高壓電纜溫度在線監測：光纖光柵可以對運行中的高壓電纜實現實時在線的溫度監測，可以精確測量電纜本體、電纜接頭、電纜終端以及有關電纜的其他重點監測部位如彎曲、外部變形部位的溫度監測。由于由于光柵技術可以精確測量溫度，我們可以通過測量電纜表面溫度并經過比對實驗可以測出電纜芯層運行溫度以及載流量。

光纖光柵高壓電纜溫度在線監測

3、 電纜隧道火災報警：電纜隧道有大量的電纜，除了對高壓電纜以及其他電纜進行單獨的溫度監測外，還有若干電纜敷設在電纜架上或電纜槽上，因此必須對電纜隧道實行電纜火災探測，由于隧道內電磁環境復雜，傳統技術由于抗電磁干擾能力差，易誤報，因此采用光纖光柵技術不僅可以實時監測電纜隧道環境溫度，而且對出現可能的電纜火災能盡早發現并精確定位，大大降低火災發生概率。

電纜隧道火災報警溫度監測

4、 電力線路安全監測:在電網中有大量的電力線路，特別是有220KV、500KV、750KV、1000KV等超高壓、特高壓線路，這些線路跨度大，特別是大跨越線路跨度更大，因此無論是鐵塔或是絕緣子還是線路所承受的力很大，長期的高低溫變化、日曬雨露、風雨冰霜容易使如鐵塔、絕緣子、線路老化，承受力降低，嚴重時會導致線路倒塌，因此采用光纖光柵技術可以監測線路的疲勞狀況，一旦發現狀況可以及時采取措施，避免惡性事故的發生。

高壓鐵塔結構安全健康監測
